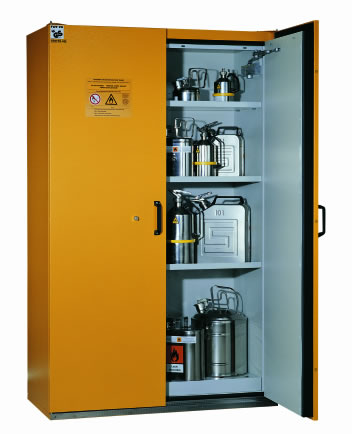

Sicherheitsschränke für brennbare PflanzenschutzmittelDie Lagerung von flüssigen brennbaren Planzenschutzmitteln darf nach den geltenden gesetzlichen Bestimmungen nur in dafür geprüften Sicherheitsschränken nach EN 14470-1 erfolgen.

Typ 1200                   Typ 1100 TF

Konstruktionsbeschreibung:

• Außenkorpus aus Stahlblech (1,25 mm) mit hochwertiger Pulverbeschichtung
• Innenkorpus aus HPL beschichteten Platten RAL 7035 – Lichtgrau
• Feuerwiderstandsfähigkeit 90 Minuten
• Türen separat durch Zylinderschloß abschließbar (gleichschließend)
• Bodenabschlußschiene aus Edelstahl
• Zulassung der Gesamtkonstruktion durch eine anerkannte Materialprüfanstalt nach DIN 12925, Teil 1 und TRbF 20 –   Anhang L;
• Aufbau des Schrankes zur einfachen Beschickung und Entnahme von Gebinden, ohne störenden Mittelsteg
• Einlegeböden im Raster von 64 mm höhenverstellbar
• Zwei voneinander unabhängig zu öffnende Flügeltüren
• Selbsttätig schließende Türen mit zusätzlicher temperaturabhängiger Feststellanlage. Thermoelement löst das Schließen der Schranktüren aus; gemäß DIN 12925, Teil 1 zwischen 40?C bis 50?C
• Im Brandfall selbstverschließendes Lüftungssystem
• Zu- und Abluftkanal in der Rückwand mit Lüftungsschlitzen zur Absaugung von Lösemitteldämpfen in jeder Lagerebene
• Lüftungsanschluß durch Rohrstutzen DN 75 auf dem Schrankdach mittig angeordnet
• Einfachste Ausrichtung des Schrankes durch von innen einstellbare Nivellierstangen mit Endanschlag
• Kennzeichnung nach DIN 12925, Teil 1 / TRbF 20 – Anhang L / ISO 3864
• Lackierung: pulverbeschichtet: RAL 7035 – lichtgrau oder RAL 1007 gelb

Empfohlene Inneneinrichtung:
 Drei wannenförmige Einlegeböden, Flächenlast 75 kg / Boden
 Einteilige Bodenwanne, dichtgeschweißt
 Lochblechabdeckung für Bodenwanne ( Bodenwanne kann somit als Lagerebene genutzt werden)
Wählen Sie Ihre Schrankgröße aus:

Schranktyp	Außenmaße in mm	Innenmaße in mm	Beschreibung
1200	H 1920 x B 1190 x T 595	H 1700 x B 1087 x T 430	Standardschrank, 2 Türen
600	H 1920 x B   595 x T 595	H 1700 x B   492 x T 430	1 Tür, schmaler
601	H 1300 x B   595 x T 595	H 1300 x B   492 x T 430	1 Tür, niedriger
1100 TF	H   600 x B 1100 x T 600	H  475 x B 1005 x T 465	Unterbauschrank, 2 Türen

Selbstverständlich liefern wir Ihnen gern auch den passenden Ventilator. . Lieferant:BBTec Industrietechnik Vertrieb GmbH, Rathausplatz 4, 09235 BurkhardtsdorfBeratung: Tel: 03721/ 86743 Fax: 03721/ 86741 e-Mail: juboh@gmx.de    ________________________________________________________________________ _______________________________

 Lagerschrank

zur Lagerung von Pflanzenschutzmitteln aller Art, welche als wassergefährdend (nicht als brennbar) eingestuft sind.  Schrank aus Qualitäts-Stahlblech mit 2 Flügeltüren, Scharniere innenliegend, abschließbar mit Basküle-Zylinderschloß, 2 Schlüsseln; Inneneinrichtung: 3 höhenverstellbare flüssigkeitsdichte Wannenböden, Tragkraft je Boden 50 kg, 1 flüssigkeitsdichte Bodenwanne, Auffangvolumen 20 Liter Farbe: lichtgrau RAL 7035 Außenmaße: H 1950 x B 900 x T 500 mm Art.-Nr: USBBM900 . Auf Wunsch gegen Aufpreis lieferbar: geprüfte und zugelassene Boden-Auffangwanne mit Ü-Zeichen nach Stawa-R  Lagerschrank.

Bezeichnung	Maße in mm	Zubehör ( immer im Lieferumfang enthalten)
Lagerschrank  USBBM900	H 1950 x B 900 x T 500	3 höhenverstellbare Wannenböden 1 Bodenwanne

Größere Auffangwannen für Fußbodenabdichtung vorhandener Räume

Bezeichnung	Maße in mm	Zubehör	Auffangvolumen
Auffangwanne L1000	L 1000 x B 1000 x T 122	verzinktes Gitterrost	80 Liter
Auffangwanne L2500	L 2500 x B 500 x T 122	verzinktes Gitterrost	100 Liter
Auffangwanne L2000	L 2000 x B 1000 x H 122	verzinktes Gitterrost	160 Liter

______________________________

_________________________________________

Gefahrstoffregale zur Lagerung von PSM

werden eingesetzt in Lagerräumen, die keinen flüssigkeitsdichten Fußboden besitzen. Die Regale stehen in einer nach dem WHG zugelassenen Auffangwanne, in der auslaufende Flüssigkeiten sicher aufgefangen werden.

GR1-LB

GR2-LB

   Bauart: unten zugelassene Auffangwanne mit Ü-Zeichen, lackiert, Aufangvolumen 210 Liter, darüber stehend: Lagerregal mit 5 Gitterrostböden, Tragkraft je Boden 160 kg (bei gleichmäßig verteilter Last) Die Anlieferung erfolgt zerlegt, mit Aufbauanleitung zur einfachen Selbstmontage.

Bezeichnung	GR1-LB	GR2-LB
Maße B x T x H in mm	1060 x 580 x 2085	2090 x 580 x 2085
Wannenmaße B x T x H in mm	1250 x 820 x 340	2420 x 820 x 240
Ausstattung	5 x Gitterrostboden	5 x Gitterrostboden
Auffangvolumen in Liter	210	210
Art-Nr:	R71-2041-C	R71-2051-C

   ____________________________________________________ _________________________________

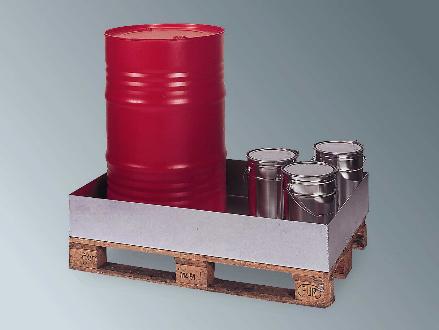

Auffangwannen

werden z.B. in Lagerräumen eingesetzt, die keinen flüssigkeitsdichten Fußboden besitzen

Auffangwanne EW2 ohne Gitterrost

Auffangwanne EW 2 mit Gitterrost

Bauart: TÜV-geprüft, mit Ü-Prüfzeichen, gefertigt aus 3 mm starken Stahlblech, flüssigkeitsdicht verschweißt, mit oder ohne herausnehmbarer Gitterrost-Stellebene lieferbar.

Ausführung	ohne Gitterrostauflage	mit Gitterrostauflage	ohne Gitterrostauflage	mit Gitterrostauflage
Maße B x T x H mm	1250 x 820 x 240	1250 x 820 x 240	1220 x 1220 x 240	1220 x 1220 x 240
Auffangvolumen in L	210	210	210	210
Eigengewicht in kg	50	73	60	85
Art-Nr. lackiert	P66-2301-A	P66-2303-A	P66-2302-A	P66-2304-A
Art-Nr. feuerverzinkt	P66-1301-A	P66-1303-A	P66-1302-A	P66-1304-A

________________________________________________ ______________________________ .

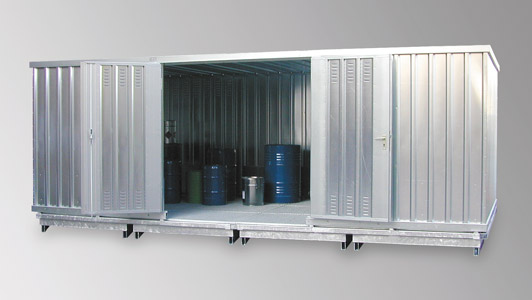

 Lagercontainer

/

Bauart: Sicherheits-Lagerhäuser für die Lagerung wassergefährdender Stoffe, zur Aufstellung in Gebäuden oder im Freien, auf ebenem und befestigten Grund, aus verzinktem Stahlblech, mit integrierter Auffangwanne und Gitterrostauflage als Boden, Aus 3 mm Stahlblech S 235 JR G2 nach EN 10025, feuerverzinkt Belastung 1000 kg/m², Unterfahrhöhe 100 mm Auffangvolumen 10% des möglichen Gesamtlagervolumens Spezial-Containeraufbau: Hergestellt aus speziell profiliertem verzinktem Stahlblech Verstärkte Dach- und Bodenrahmenprofile 2-flügelige verzinkte Stahltür mit Lüftungsschlitzen, 1960 mm breit, abschließbar mit Sicherheitsschloss Integrierte, wettergeschützte Lüftungsöffnungen in der Tür und gegenüberliegender Rückwand Kranösen serienmäßig

Typ	SLH 1 x 2	SLH 2 x 2	SLH 3 x 2	SLH 4 x 2	SLH 5 x 2	SLH 6 x 2	SLH 4 x 3	SLH 6 x 3
Maße L x B mm	1075 x 2075	2075 x 2075	3075 x 2075	4074 x 2075	5075 x 2075	6075 x 2075	4073 x 3075	6075 x 2075
Höhe mm	2300	2300	2300	2300	2300	2300	2300	2300
Auffangvolumen in Liter	250	2 x 250	750	4 x 250	5 x 250	6 x 250	4 x 355	6 x 355
Eigengewicht kg	330	530	720	910	1100	1290	1110	1410
Art-Nr verzinkt	H612107B	H612102B	H612103B	H612104B	H612105B	H612106B	H612108B	H612110B
Art-Nr verzinkt und lackiert	H616107B	H616102B	H616103B	H616104B	H616105B	H616106B	H616108B	H616110B

  Alternatives Zubehör:  Regale mit 3 Lagerebenen für die Inneneinrichtung,, Technische Zwangsentlüftung, Feuchtraumleuchte, Auffahrrampe  Zum Shop PSM Lager
